Автоматическая фальцевально-склеивающая линия JK-125PCF/145PCF

Описание:
Линия предназначена для фальцевания и склеивания заготовок из картона.

Технические характеристики:

Модель	JK-125PCF	JK-145PCF
Максимальный размер заготовки, мм	1200х1100	1400x1100
Минимальный размер заготовки, мм	260х110	260x110
Максимальная скорость, м/мин	250	250
Длина линии, мм	16940	16940
Ширина линии, мм	1482	1682
Высота линии, мм	1350	1350
Мощность основного двигателя, кВт	28,5	28,5
Масса, кг	9500	11500

Состав машины:

Секция подачи с вакуумными ремнями, кулачковым маханизмом и вибромотором.
Секция предварительной фальцовки.
Секция первой фронтальной и задней фальцовки.
Секция второй фронтальной и задней фальцовки с вакуумным удержанием заготовки в районе передних загибателей.
Верхние клеевые диски.
Нижние клеевые диски.
Секция окончательной фальцовки.
Секция ускорителя коробок.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.
Перекрестный выводной конвейер.

Интерфейс машины:

Сенсорный экран управления работой задних загибателей Industrial Personal Computer (IPC).
Основной пульт управления работой машины и счетчика - отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный пульт управления работой машины расположенный на перекрестном конвейере.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.

Опциональное оснащение:

Вторая секция предварительной фальцовки для облегчения работы со сложными коробками.
Фреза для снятия УФ-лака с клеевого клапана.
Устройство Z-fold для прямого и обратного сгибания.
Устройство для склейки CD-конвертов и стаканчиков под картофель-фри.
Спреевая система нанесения клея HHS или Nordson.
Устройство для работы с коническими коробками.
Устройство для фальцовки специального «автодна».
Пневматическое выравнивающее устройство двух типов.
Устройство для работы с коробками сверхмалого формата.
Вариаторы скорости фальцующих ремней.
Система считывания бар-кода для защиты от пересортицы.
Система контроля клеевого слоя.
Моторизированная регулировка положения кареток.

Тип обрабатываемых коробок:

Коробка с одной точкой склейки.

	JK-125PCF	JK-145PCF
B, мм	260-1200	260-1400
L макс., мм	1100	1100
L1 мин., мм	110	110

Коробка с автоматически складывающимся дном (три точки склейки).

	JK-125PCF	JK-145PCF
B, мм	260-1200	260-1400
L макс., мм	1100	1100
D макс., мм	150	150
h1 мин., мм	150	150
a мин., мм	75	75
b мин., мм	50	50

Коробка с двойными стенками (две точки склейки).

	JK-125PCF	JK-145PCF
B, мм	260-1200	260-1400
L, мм	160-1100	160-1100
b мин., мм	190	190
F мин., мм	30	30

Коробка с 4-мя углами склейки (четыре точки склейки).

	JK-125PCF	JK-145PCF
B, мм	260-1200	260-1400
L, мм	150-900	150-900
a мин., мм	200	200
b, мм	30-150	30-150

Коробка с 6-ю углами склейки (шесть точек склейки).

	JK-125PCF	JK-145PCF
B, мм	490-1200	490-1400
L, мм	150-900	150-900
a мин., мм	200	200
b, мм	30-150	30-150

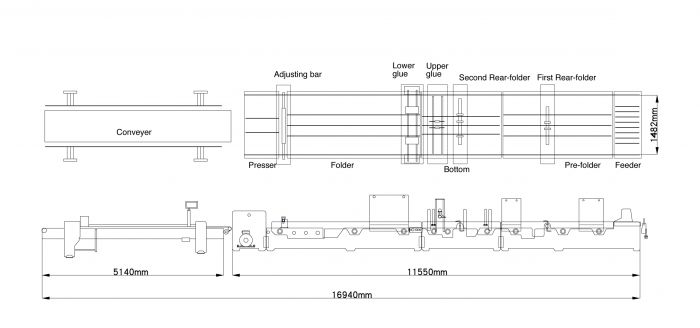

Схема линии JK-125PCF:

Схема линии JK-145PCF:
