Автоматическая фальцевально-склеивающая линия JK-1000C/PC

Описание:
Линия предназначена для фальцевания и склеивания заготовок из картона.

Технические характеристики:

Модель	JK-1000С	JK-1000PC
Максимальный размер заготовки, мм	1000x900	1000x900
Минимальный размер заготовки, мм	130х110	130х110
Макс. скорость, м/мин	300	300
Длина линии, мм	10900	13170
Ширина линии, мм	1238	1238
Высота линии, мм	1350	1350
Мощность, кВт	9,75	13,5
Масса, кг	5300	6000

Комплектация:

Секция подачи с вакуумными ремнями, кулачковым маханизмом и вибромотором.
Секция предварительной фальцовки (только JK-1000PC).
Секция первой фронтальной фальцовки.
Секция второй фронтальной фальцовки с вакуумным удержанием заготовки в районе передних загибателей.
Верхние клеевые диски.
Нижние клеевые диски.
Секция окончательной фальцовки.
Секция ускорителя коробок.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.
Перекрестный выводной конвейер.

Интерфейс машины:

Основной пульт управления работой машины и счетчика-отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный пульт управления работой машины расположенный на перекрестном конвейере.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.

Опциональное оснащение:

Вторая секция предварительной фальцовки для облегчения работы со сложными коробками.
Фреза для снятия УФ-лака с клеевого клапана.
Устройство Z-fold для прямого и обратного сгибания.
Устройство для склейки CD-конвертов и стаканчиков под картофель-фри.
Спреевая система нанесения клея HHS или Nordson.
Устройство для работы с коническими коробками.
Устройство для фальцовки специального «автодна».
Пневматическое выравнивающее устройство двух типов.
Устройство для работы с коробками сверхмалого формата.
Вариаторы скорости фальцующих ремней.
Система считывания бар-кода для защиты от пересортицы.
Система контроля клеевого слоя.
Моторизированная регулировка положения кареток.

Тип обрабатываемых коробок:

Коробка с одной точкой склейки.

	JK-1000C	JK-1000PC
B, мм	120-1000	150-1000
L макс., мм	800	1100

Коробка с двойными стенками (две точки склейки).

	JK-1000C	JK-1000PC
B, мм	130-760	130-760
L, мм	110-1100	110-1100
С1 макс., мм	900	900
D1 макс., мм	890	890
F мин., мм	15	15

Коробка с автоматически складывающимся дном (три точки склейки).

	JK-1000C	JK-1000PC
B, мм	150-900	150-900
L макс., мм	800	1100
D макс., мм	150	150
h1 мин., мм	80	80
a мин., мм	40	40
b мин., мм	30	30

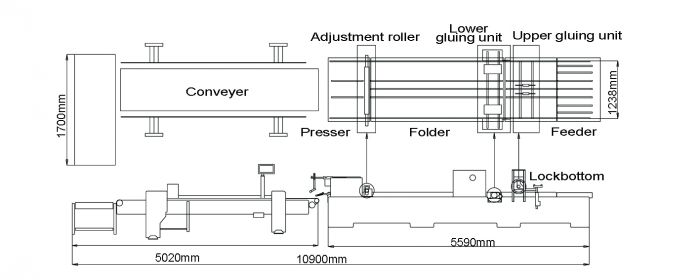

Схема JK-1000C:

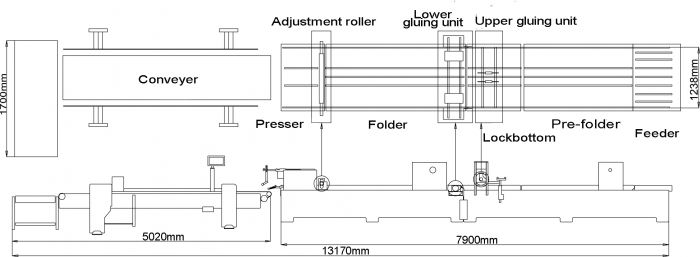

Схема JK-1000PC:
