Автоматическая фальцевально-склеивающая линия JK-650AB/PC

Описание:
Линия предназначена для фальцевания и склеивания заготовок из картона.

Технические характеристики:

Модель	JK-650AB	JK-650PC
Максимальный размер заготовки, мм	600x600	600x600
Минимальный размер заготовки, мм	90x90	90x90
Макс. скорость, м/мин	300	300
Длина линии, мм	8400	9600
Ширина линии, мм	782	782
Высота линии, мм	1350	1350
Мощность, кВт	5,25	7,125
Масса, кг	3200	3800

Комплектация:

Секция подачи с вакуумными ремнями, кулачковым маханизмом и вибромотором.
Секция предварительной фальцовки.
Секция первой фронтальной фальцовки.
Секция второй фронтальной фальцовки.
Верхние клеевые диски (только JK-650PC).
Нижние клеевые диски.
Секция окончательной фальцовки.
Секция ускорителя коробок.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.
Перекрестный выводной конвейер.

Интерфейс машины:

Основной пульт управления работой машины и счетчика-отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный пульт управления работой машины расположенный на перекрестном конвейере.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.

Опциональное оснащение:

Вторая секция предварительной фальцовки для облегчения работы со сложными коробками.
Фреза для снятия УФ-лака с клеевого клапана.
Устройство Z-fold для прямого и обратного сгибания.
Устройство для склейки CD-конвертов и стаканчиков под картофель-фри.
Спреевая система нанесения клея HHS или Nordson.
Устройство для работы с коническими коробками.
Устройство для фальцовки специального «автодна».
Пневматическое выравнивающее устройство двух типов.
Устройство для работы с коробками сверхмалого формата.
Вариаторы скорости фальцующих ремней.
Система считывания бар-кода для защиты от пересортицы.
Система контроля клеевого слоя.
Моторизированная регулировка положения кареток.

Тип обрабатываемых коробок:

Коробка с одной точкой склейки.

В, мм	100-600
L макс., мм	600
L1 мин., мм	60

Коробка с двойными стенками (две точки склейки).

В, мм	90-400
L, мм	90-600
С1 макс., мм	530
D1 макс., мм	520
F мин., мм	15

Коробка с автоматически складывающимся дном (три точки склейки) (только JK-650PC).

В, мм	150-530
L макс., мм	600
D макс., мм	90
h1 мин., мм	60
a мин., мм	40
b мин., мм	30

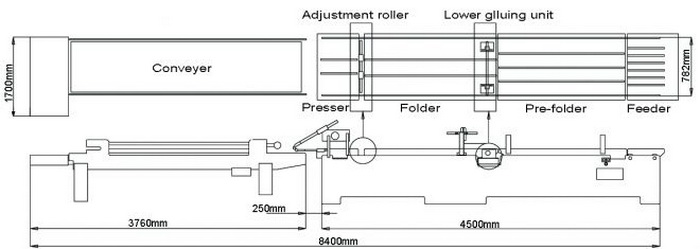

Схема линии JK-650AB:

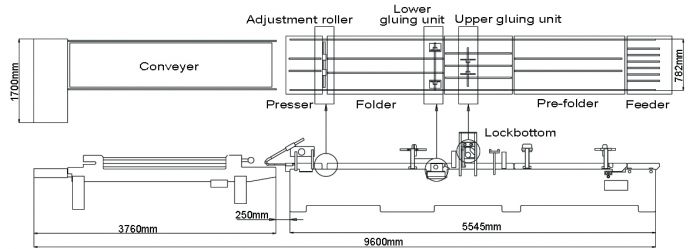

Схема линии JK-650PC:
