Автоматическая фальцевально-склеивающая линия для склейки коробок типа "Тетрапак" JK-850

Описание:
Автоматические фальцевально-склеивающие линии серии JK-850 предназначены для склейки картонных коробок типа "Тетрапак", то есть коробок под молоко, сок и т.д.

Линии отличаются высокой скоростью до 280 м/мин, надежностью, простотой эксплуатации и технического обслуживания. Система горячего спаивания позволяет склеивать коробки из полиэтилированного картона, а система предварительной фрезеровки и фальцевания обеспечивает коробке герметичность.

В дальнейшем коробки предназначены для автоматического розлива и запайки.

Технические характеристики:

Модель	JK-850PCA	JK-850PCB	JK-850KMB
Максимальный размер заготовки, мм	600х450	600х450	600х450
Минимальный размер заготовки, мм	237х150	237х150	237х150
Максимальная скорость, м/мин	280	280	280
Длина линии, мм	12460	14510	16600
Ширина линии, мм	1032	1032	1032
Высота линии, мм	1350	1350	1350
Мощность основного двигателя, кВт	12,8	15,5	16,8
Масса, кг	5700	6450	6800

Комплектация:

Секция подачи с вакуумными ремнями.
Секция предварительной фальцовки (кроме JK-850PCA).
Секция фрезерования.
Секция спайки горячим воздухом.
Секция окончательной фальцовки.
Пневматический отшибатель со счетчиком коробок.
Выводной конвейер с регулируемым пневматическим прижимом.

Принцип работы:

В секции подачи заготовка подается вакуумными ремнями в секцию предварительной фальцовки, схожей по конструкции с обычными фальцевально-склеивающими линиями.

В секции предварительной фальцовки происходит сгиб коробки по первой и третьей линии биговки. Эта операция необходима, если в дальнейшем коробка идет на автоматические линии автоматической сборки и розлива.

Далее в секции фрезерования край заготовки фрезеруется на половину толщины картона сгибается и спаивается горячим воздухом. Таким образом содержимое коробки не будет иметь прямого контакта с картоном.

После этого происходит окончательная фальцовка заготовки и спайка горячим воздухом по шву.

Все машины линейки оснащены предустанавливаемым счетчиком коробок с пневматическим отшибателем, прессующим конвейером и выводным транспортером.

Интерфейс машины:

Основной пульт управления работой машины и счетчика-отшибателя.
Дополнительный пульт управления работой машины расположенный на секции подачи.
Дополнительный дистанционный пульт управления работой машины.
Камера и жидкокристаллический экран слежения выхода коробок с ускорителя.
Датчики застревания коробок и датчики безопасности расположенные вдоль машины.

Тип обрабатываемых коробок:

Коробка под молоко (без фрезерования).

	JK-850РСА	JK-850PCВ	JK-850KMB
B макс., мм	600	600	600
В мин., мм	237	237	237
L макс., мм	450	450	450
L мин., мм	150	150	150

Коробка под сок (с фрезерованием).

	JK-850PCВ	JK-850KMB
B макс., мм	425	425
В мин., мм	296	296
L макс., мм	450	450
L мин., мм	150	150

Коробка "Тетрапак" (с фрезерованием).

	JK-850KMB
B макс., мм	425
В мин., мм	219
L макс., мм	450
L мин., мм	178

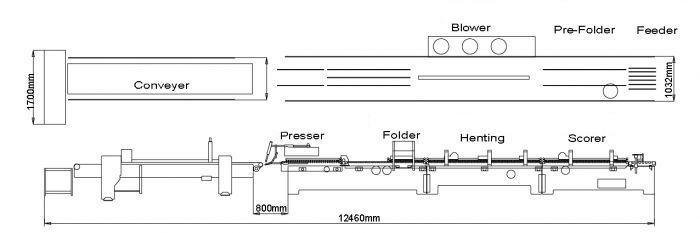

Схема линии JK-850РСА:

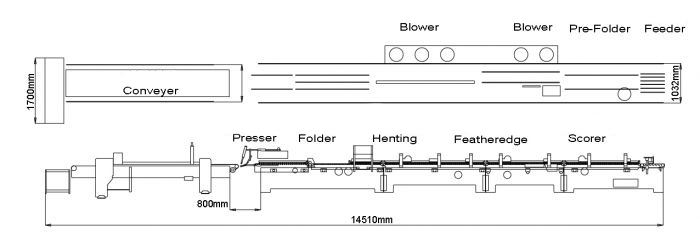

Схема линии JK-850РСВ:

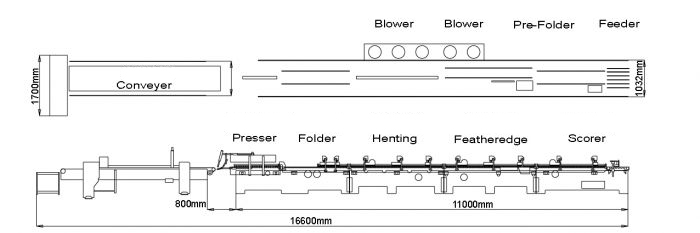

Схема линии JK-850KMB:
